Expertos en: Daihatsu | Modelo: Terios Sport
Estos son los fusibles de alto amperaje, ubicados en la fila de más arriba.
RAD 30A: Electroventilador del radiador (Protege el sistema de enfriamiento del motor).
HEAD 30A: Faros delanteros (Luces principales, altas y bajas).
TAIL 40A: Luces traseras y de posición (Incluye luces de la placa y tablero).
[ / ] (Línea diagonal): Espacio vacío / Sin uso en este modelo.
(ABS) 50A: Sistema de Frenos Antibloqueo.
AM 60A: Alternador / Main (Fusible maestro que recibe la carga principal de la batería y el alternador).
Son los interruptores magnéticos (generalmente cajas negras o grises) distribuidos en el centro y los extremos.
(MGC): Relé del Embrague Magnético (Enciende el compresor del aire acondicionado).
(ST): Relé del Motor de Arranque (Starter).
EFI: Relé de Inyección Electrónica de Combustible (Computadora e inyectores).
RAD: Relé del Electroventilador del radiador.
(HTR): Relé de la Calefacción (Soplador del aire acondicionado interno).

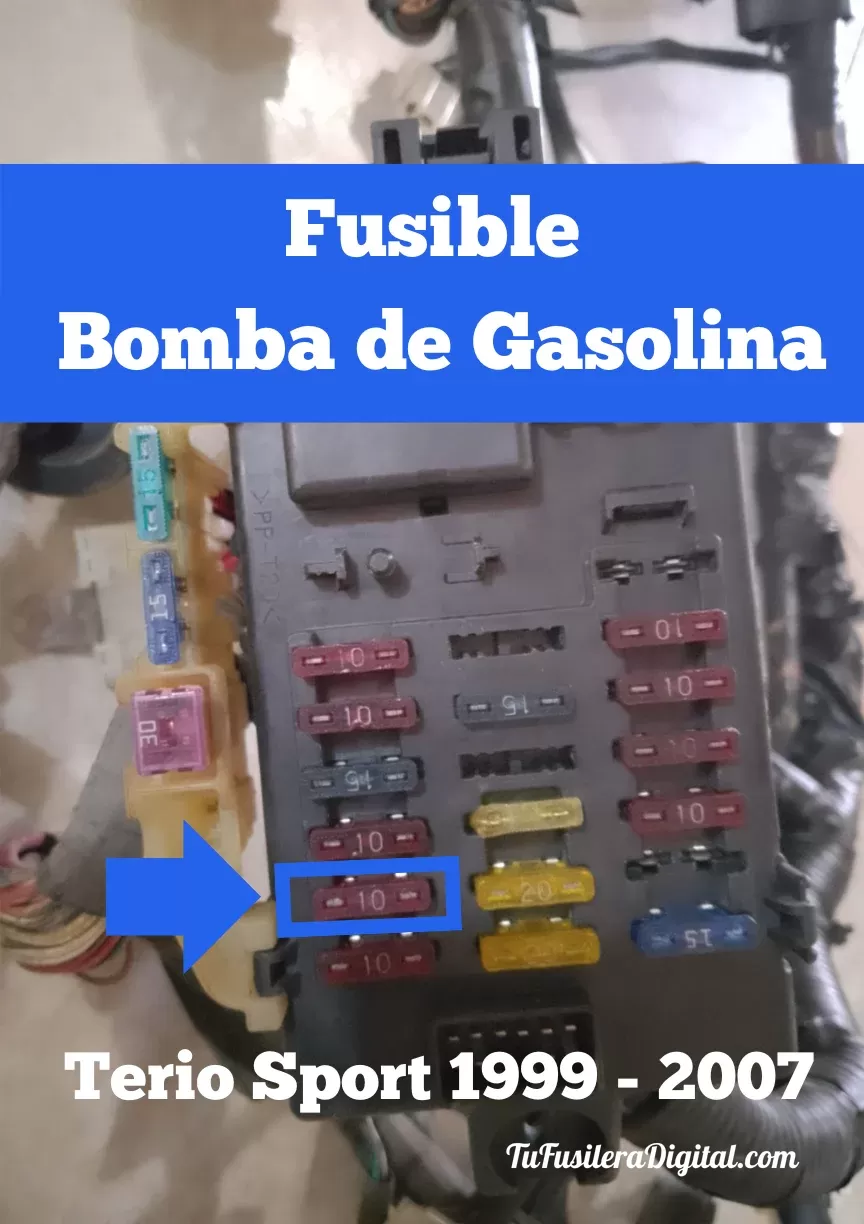

FUEL PUMP: Relé de la Bomba de Gasolina.
[ / ] (Líneas diagonales): Las cajas con una diagonal en el medio indican posiciones vacías para este modelo en particular.
Son los fusibles pequeños ubicados en la parte baja, diseñados para circuitos de menor consumo.
15A HORN·HAZ: Claxon (Bocina) y Luces de emergencia (Intermitentes).
10A (MGC): Fusible del embrague magnético del compresor del aire acondicionado.
10A STOP: Luces de freno (Se activan al pisar el pedal).
10A BACK UP: Respaldo de memoria (Mantiene con energía el reloj, la radio y la memoria de la computadora con el auto apagado).
15A EFI: Fusible de la inyección electrónica.
[ / ] (Línea diagonal): Espacio vacío.
30A (HTR): Fusible del soplador de la calefacción/aire acondicionado.

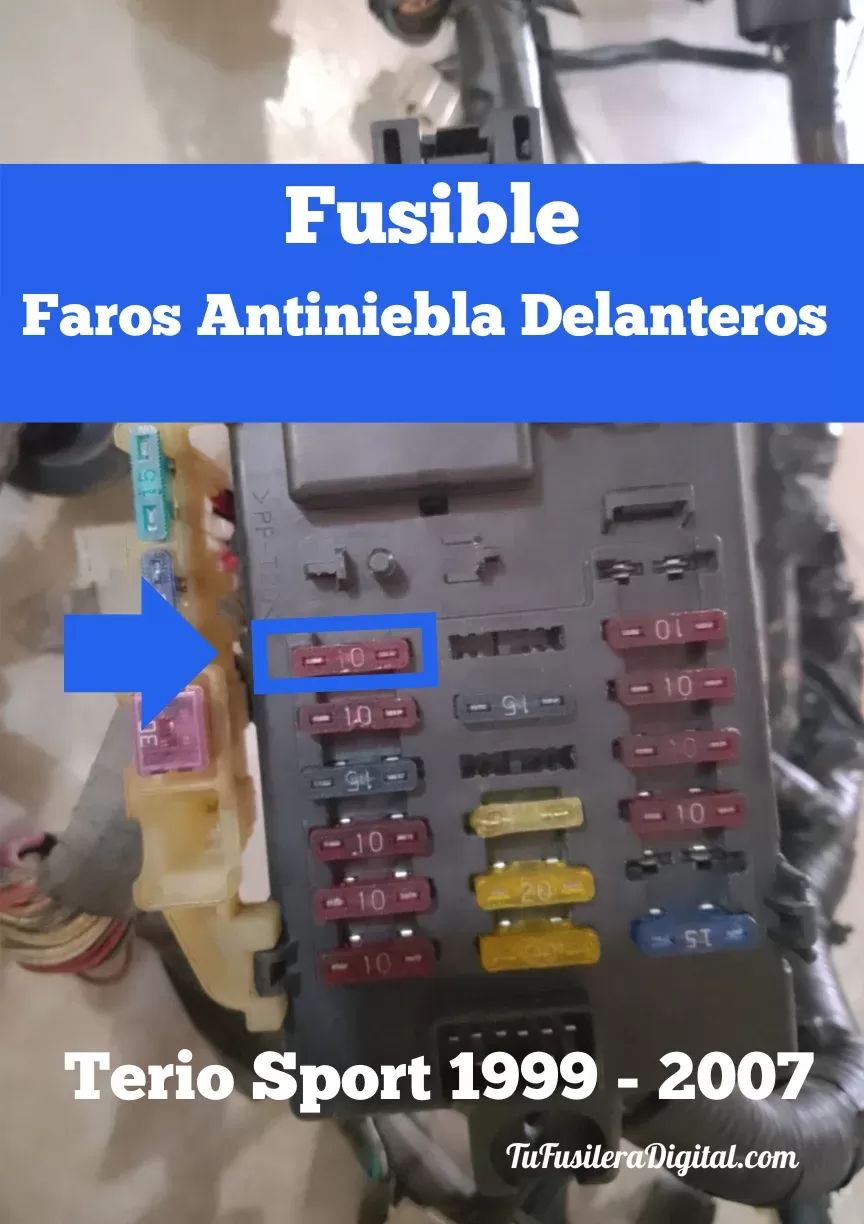

10A FOG: Faros antiniebla (Exploradoras).
10A TAIL: Luces traseras, luces de posición y, a menudo, iluminación del tablero de instrumentos.
15A DEFOG: Desempañador del vidrio trasero.
[Vacío]: Espacio sin asignar.
10A GAUGE/BACK: Tablero de instrumentos (medidores) y luces de marcha atrás (reversa).
10A ENGINE: Sistema de control del motor (generalmente alimentación para sensores o componentes de encendido).
10A SPARE: Fusible de repuesto (para emergencias).
15A SPARE: Fusible de repuesto (para emergencias).
[Vacío]: Espacio sin asignar.

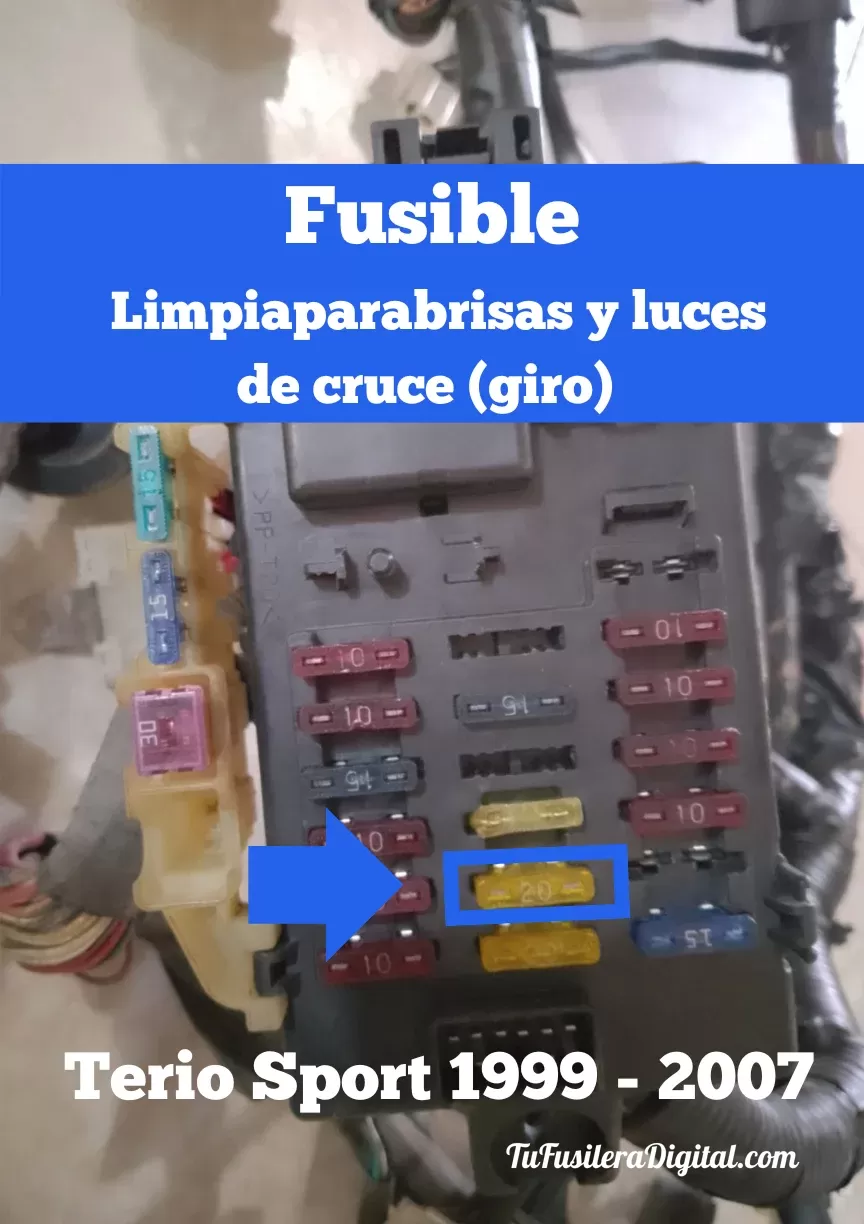

20A WIPER/TURN: Limpiaparabrisas y luces intermitentes (direccionales).
20A HEATER: Sistema de calefacción (y a menudo el aire acondicionado del habitáculo).
15A ACC: Accesorios (Radio, encendedor de cigarrillos, reloj; funciona con la llave en posición "ACC").
10A H/L LH: Faro delantero izquierdo (Luz principal, Low/High beam).

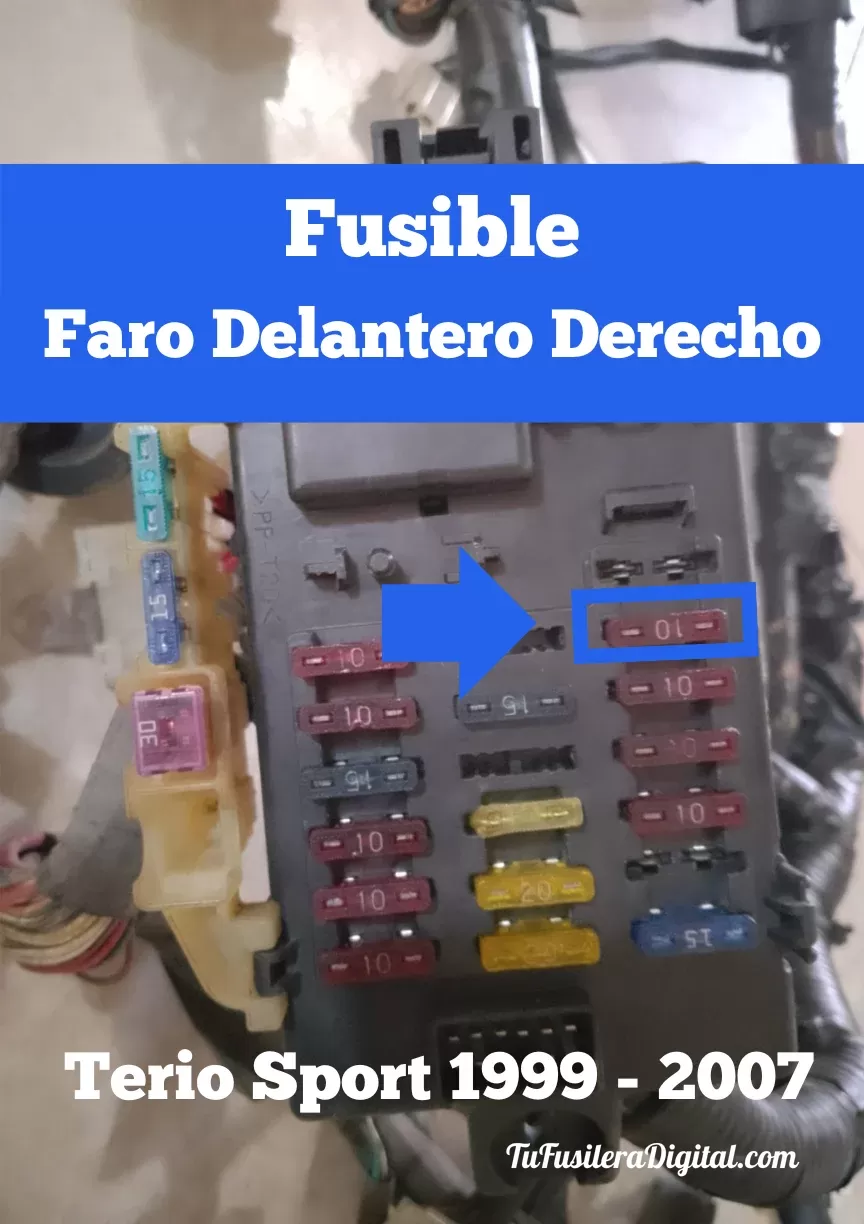

10A H/L RH: Faro delantero derecho (Luz principal, Low/High beam).
10A DAY LIGHT: Luces de circulación diurna (DRL).
10A ECU IG: Unidad de Control Electrónico (Computadora principal), alimentación con la ignición encendida.
10A AIR BAG: Sistema de bolsas de aire (Airbags).
15A DOORLOCK: Sistema de bloqueo centralizado de puertas (Seguros eléctricos).
[Vacío]: Espacio sin asignar.
30A POWER: Asientos eléctricos o vidrios eléctricos (Elevavidrios).
10A STA: Señal de arranque (Starter signal para la ECU durante el encendido).
